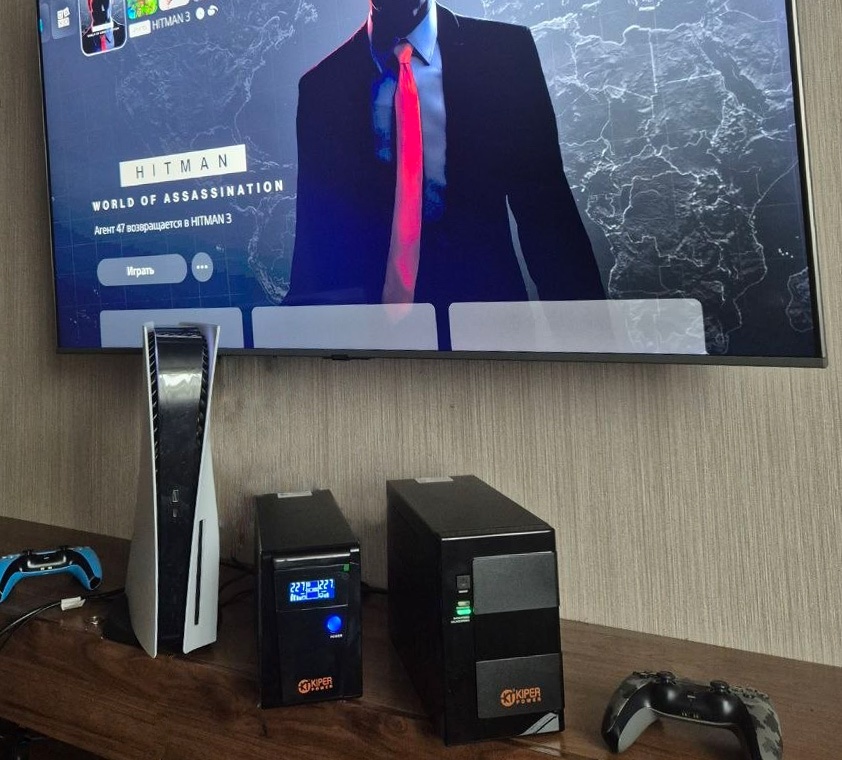

Источник бесперебойного питания для мощного игрового компьютера или современной игровой приставки часто выбирают просто по мощности, с небольшим запасом. Но для реальных современных устройств нужно учесть чуть больше характеристик, иначе даже правильно подобранный по мощности ИБП может не справляться с задачей полноценной защиты мощного устройства.
Ранее мы уже публиковали статью "Какой ИБП выбрать для сервера", где пошагово рассказали какие основные параметры нужно учесть при выборе.
Указанная там информация полностью справедлива и для игровых компьютеров, так как современные компьютеры и игровые приставки с мощными блоками питания, процессорами и видеокартами предъявляют такие-же высокие требования к электропитанию как и средний сервер.
Кратко перечислим основные параметры, на которых надо заострить внимание:
- Максимально допустимая мощность ИБП
- Тип ИБП (топология), особенности активного характера нагрузки и работы APFC
- Время автономной работы
- Форм-фактор, тип розеток
- Уровень шума
Что бы не повторяться, рекомендую ознакомиться с предыдущей статьей, а здесь хочу подробнее остановиться на втором пункте, ошибка в котором зачастую приводит пользователя в недоумение:
Логичный вопрос "Почему?"
Причина кроется не в батарее и не в «маленьком запасе мощности», частично да (грубой мощностью можно решить и эту проблему), но основная причина в форме выходного сигнала и особенностях блоков питания с APFC.
Разберёмся, как работает ИБП, чем отличается "чистая синусоида" от моделей с аппроксимированной (модифицированной) синусоидой и какой ИБП выбрать для современного ПК.
Что такое APFC в блоке питания?
APFC (Active Power Factor Correction) - это система активной коррекции коэффициента мощности в блоках питания и электроустановках.
Ее задача - поддерживать высокий коэффициент мощности (Power Factor), повышая эффективность потребления энергии из сети и выравнивая сдвиг фаз между потреблением тока и формой напряжения.
Это повышает эффективность и снижает нагрузку на электросеть и проводку.
Типы PFC:
- Пассивный PFC: Обычный дроссель, корректирует коэффициент до 0.7-0.8, встречается в бюджетных блоках малой и средней мощности. Но с увеличением мощности растут требования к размерам дросселя, что увеличивает вес и стоимость, для более мощных блоков питания выгоднее становится использовать схему с активным корректором.
- Активный PFC (APFC): Электронная схема с активными элементами, дает коэффициент до 0.99 и защищает от просадок напряжения и помех питающую электросеть.
Где устанавливают APFC?
Наличие корректора коэффициента мощности (PFC), согласно ГОСТ IEC 61000-3-2-2021 (или международный стандарт EN 61000-3-2) с 2023 года становится фактически обязательным для большинства электронных устройств с импульсными блоками питания мощностью свыше 75 Вт, подключенных к сети 230 В.
Таким образом, если у Вас достаточно новое устройство и его мощность выше 75Вт - в нем скорее всего реализована схема PFC, а если в нем достаточно мощный БП, то скорее всего это активная схема APFC, например все современные блоки питания стандарта 80 PLUS и выше практически всегда оснащены APFC.
Также к таким устройствам можно отнести и современные крупноформатные телевизоры и мониторы, потребляемая электрическая мощность которых может достигать 200-300Вт и выше.
Более конкретно эту информацию можно уточнить на заводском шильдике Вашего устройства (там обязательно должна быть указана потребляемая мощность) или у производителя.
Почему так происходит?
Но закономерно возникает вопрос - если APFC повышает эффективность потребления и снижает нагрузку на сеть - почему тогда на ИБП нагрузка возрастает и он отключается?
Все дело в форме напряжения, которую недорогие ИБП генерируют при работе от своих батарей.

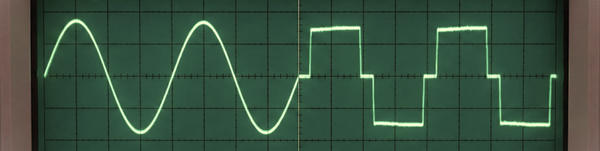

Простые линейно-интерактивные ИБП генерируют напряжение ступенчато и при работе от батареи вместо "мягкого и плавного" синуса выдают напряжение в форме близкой к "квадратному" меандру.
В описании ИБП такое выходное напряжение иногда называют ступенчато-аппроксимированной или модифицированной синусоидой.
При этом сам ИБП отлично справляется с защитой линейной, пассивной нагрузки, блоками питания с пассивным PFC и другим оборудованием в пределах своей заявленной мощности, ведь на такой "квадратной" форме сигнала может работать любой импульсный блок питания, а вот сама схема APFC не может синхронизировать свой ток с таким "квадратным" напряжением - в результате пытается взять очень большой ток и вызывает перегрузку и срабатывание защиты в ИБП.
Что делать?
Важно понимать, что этому эффекту подвержены не все ИБП, а только модели с аппроксимированной синусоидой.
Негативный эффект можно снизить банально увеличением мощности ИБП, или снижением мощности нагрузки, но в этом случае понадобиться значительный запас мощности в 3-4 раза.
Гораздо правильнее перед покупкой учесть, что если блок питания Вашего устройства оснащен APFC, то модель ИБП нужно выбирать обязательно с указанием того, что выходное напряжение имеет синусоидальную форму.
Это может быть или линейно-интерактивный ИБП, у которого указанно, что выходное напряжение имеет форму "чистого синуса" или ИБП с двойным преобразованием (онлайн-типа).
И не забывайте про остальные характеристики ИБП, которые на первый взгляд кажутся несущественными, но могут сильно повлиять на удобство пользования и эффективность защиты Вашего оборудования.
